項目概況

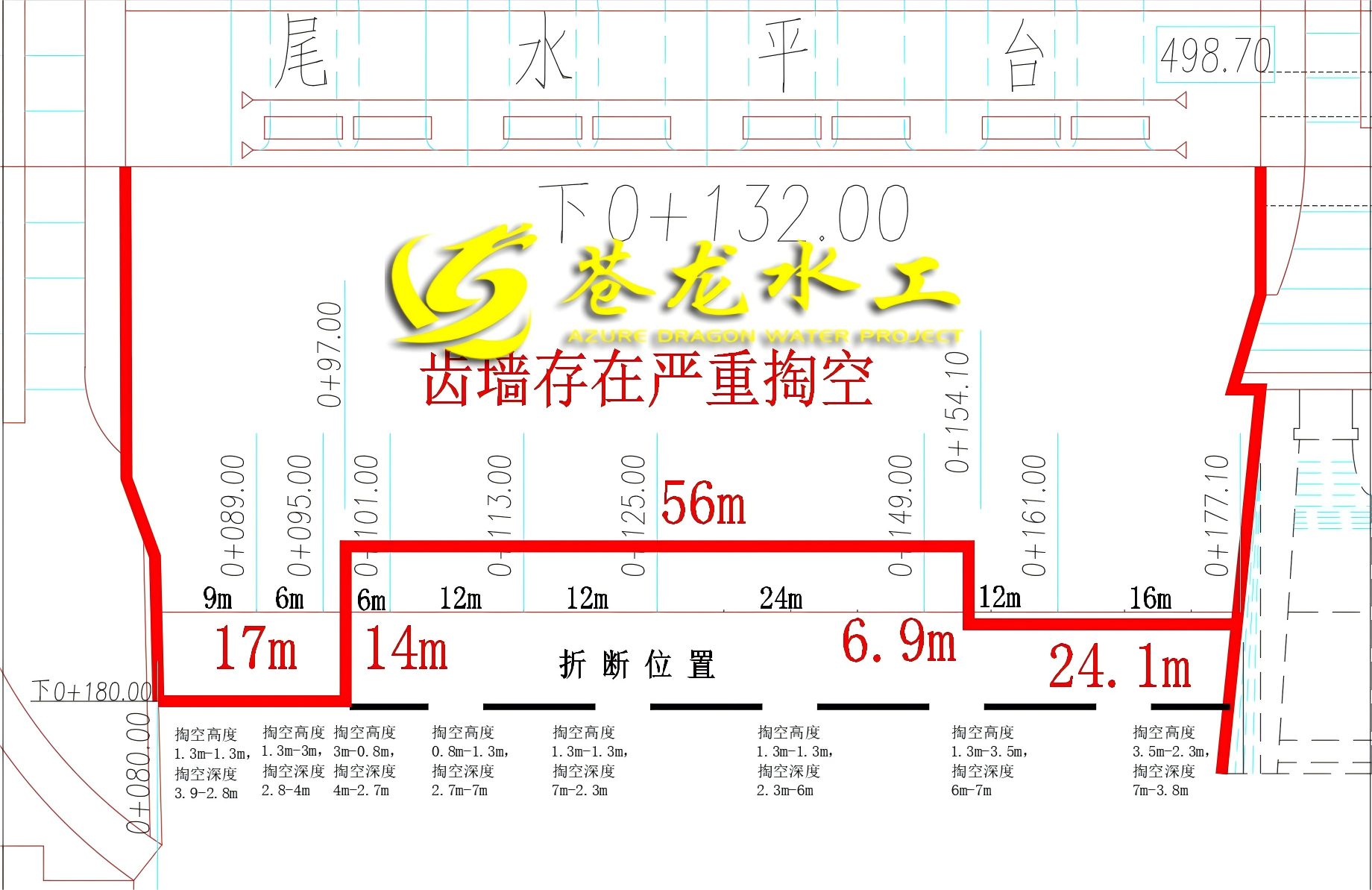

本項目主要包含2處水下修復區域，第一處為尾水護坦末端折斷垮塌和齒墻基礎掏空長約100m。第二處為尾水護坦下游沖刷坑，沖刷坑規模約為60m*17m*12.9m（長*寬*深）。

施工方案設計

（1）對于護坦末端折彎段垮塌，采用在距離折斷垮塌上游1m位置處，鉆一排注漿孔，孔徑為Φ219mm，孔深為15m，鉆孔樁形成防沖墻防止護坦進一步垮塌。

（2）對于齒墻基礎掏空位置和下游沖坑處，進行噸袋碼放，澆筑水下混凝土。

施工工藝

（1）尾水護坦折斷垮塌段防沖墻施工

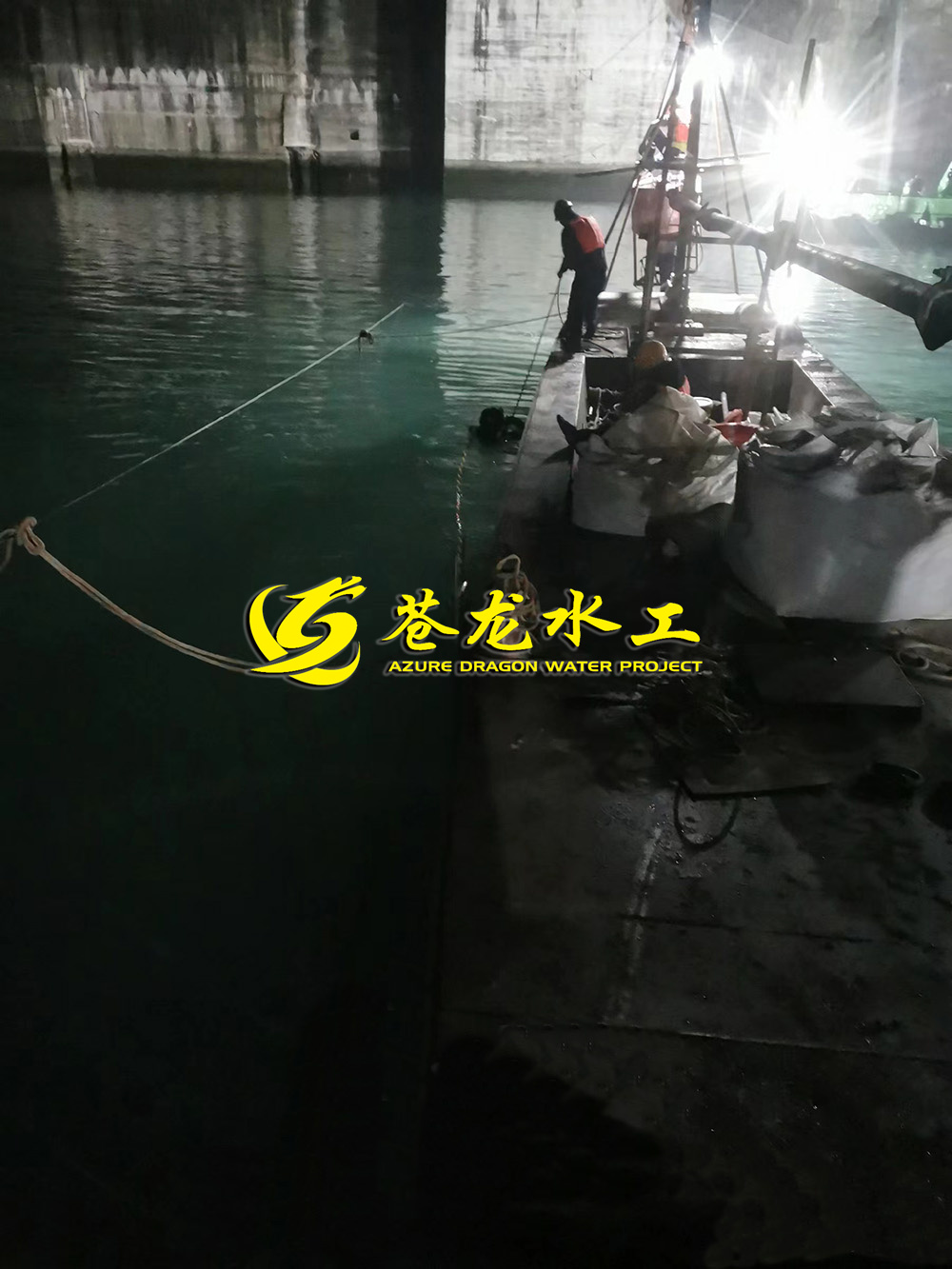

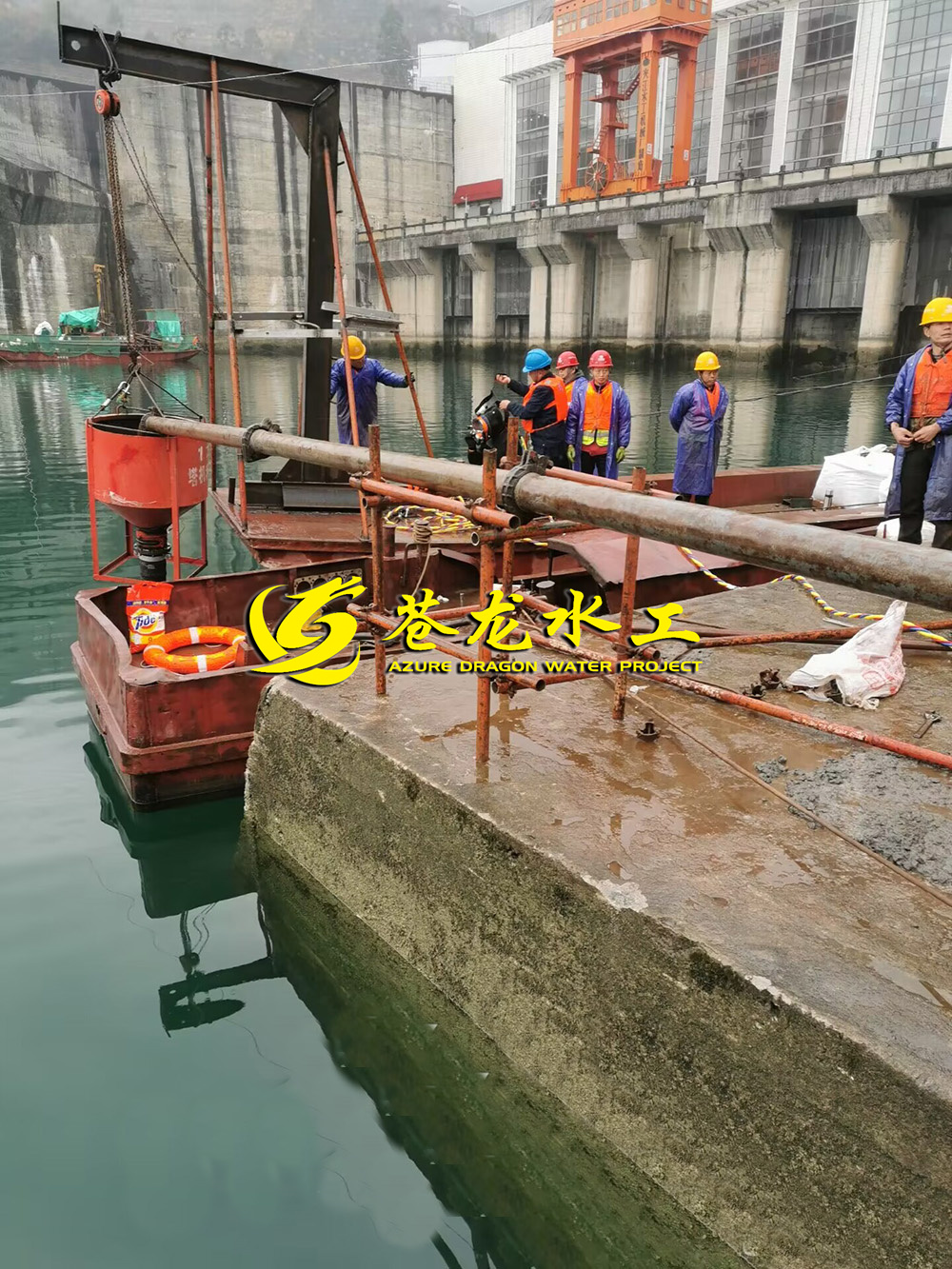

水上鉆船定位→鉆機定位→安設Φ250mm孔口保護管→跟Φ219mm套管鉆孔→洗孔→下注漿管、填碎石→灌漿→取出水中多余套管→移動鉆船進入下一孔。

（2）基礎掏空段和沖刷坑現澆水下混凝土

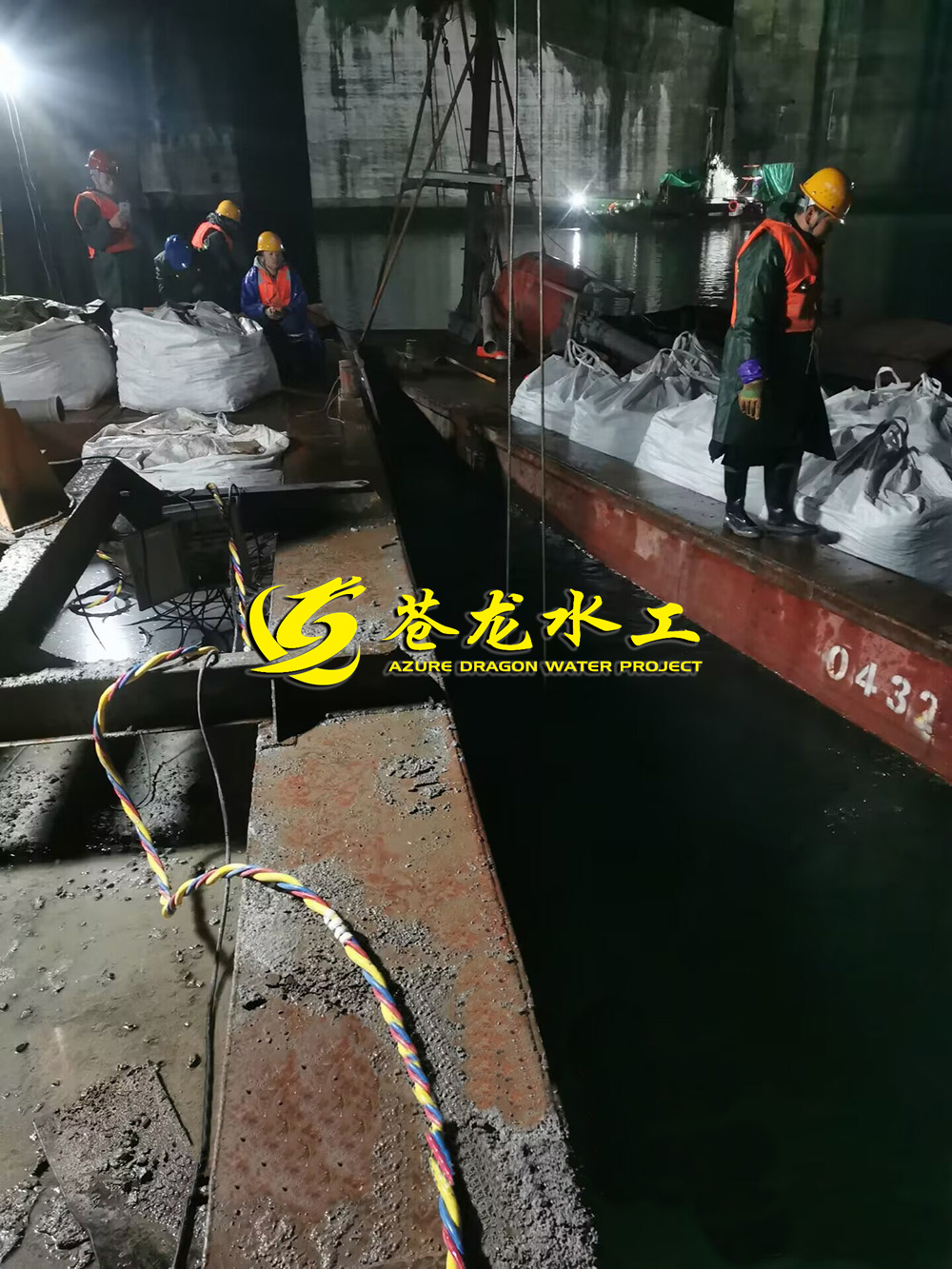

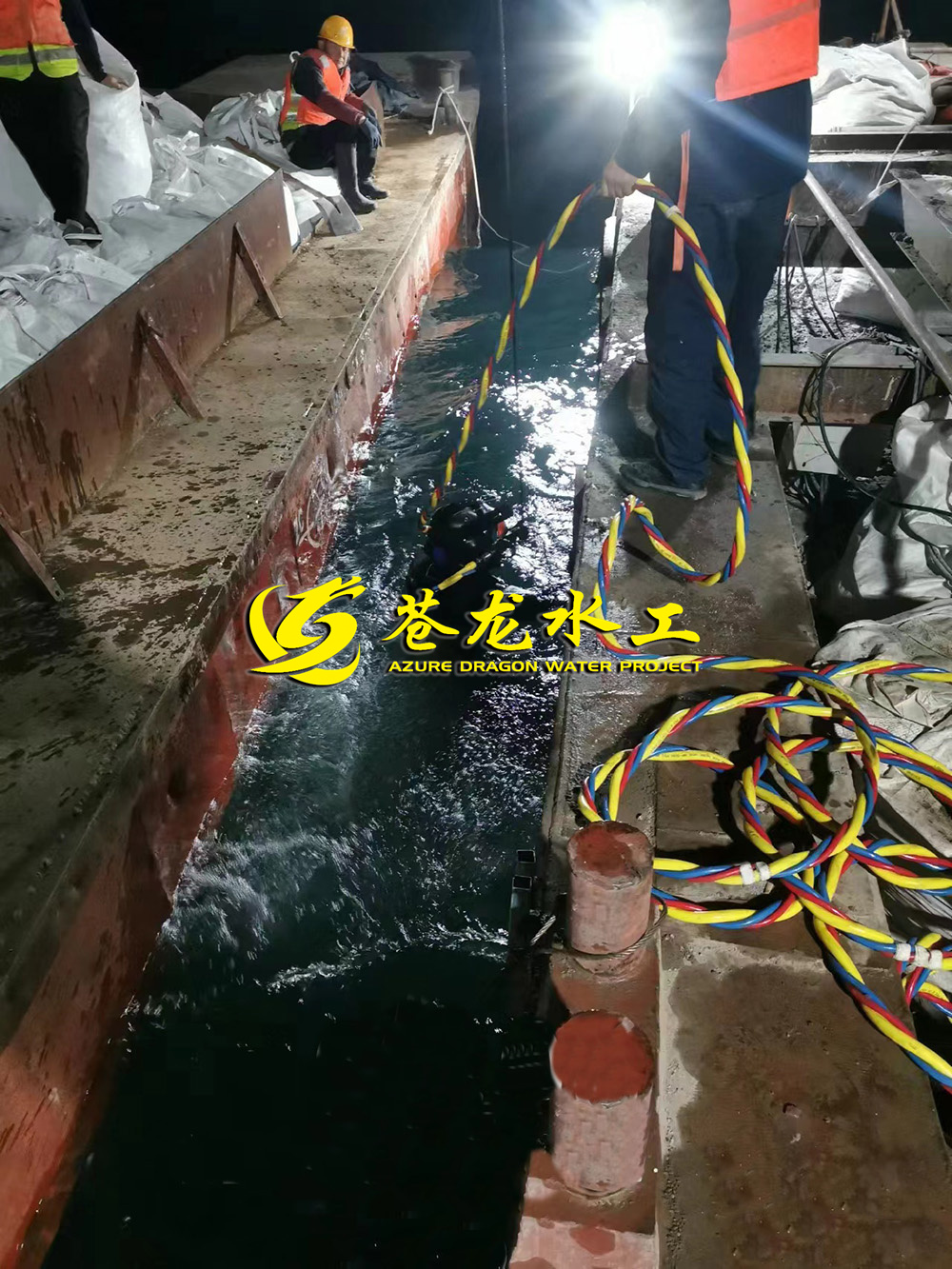

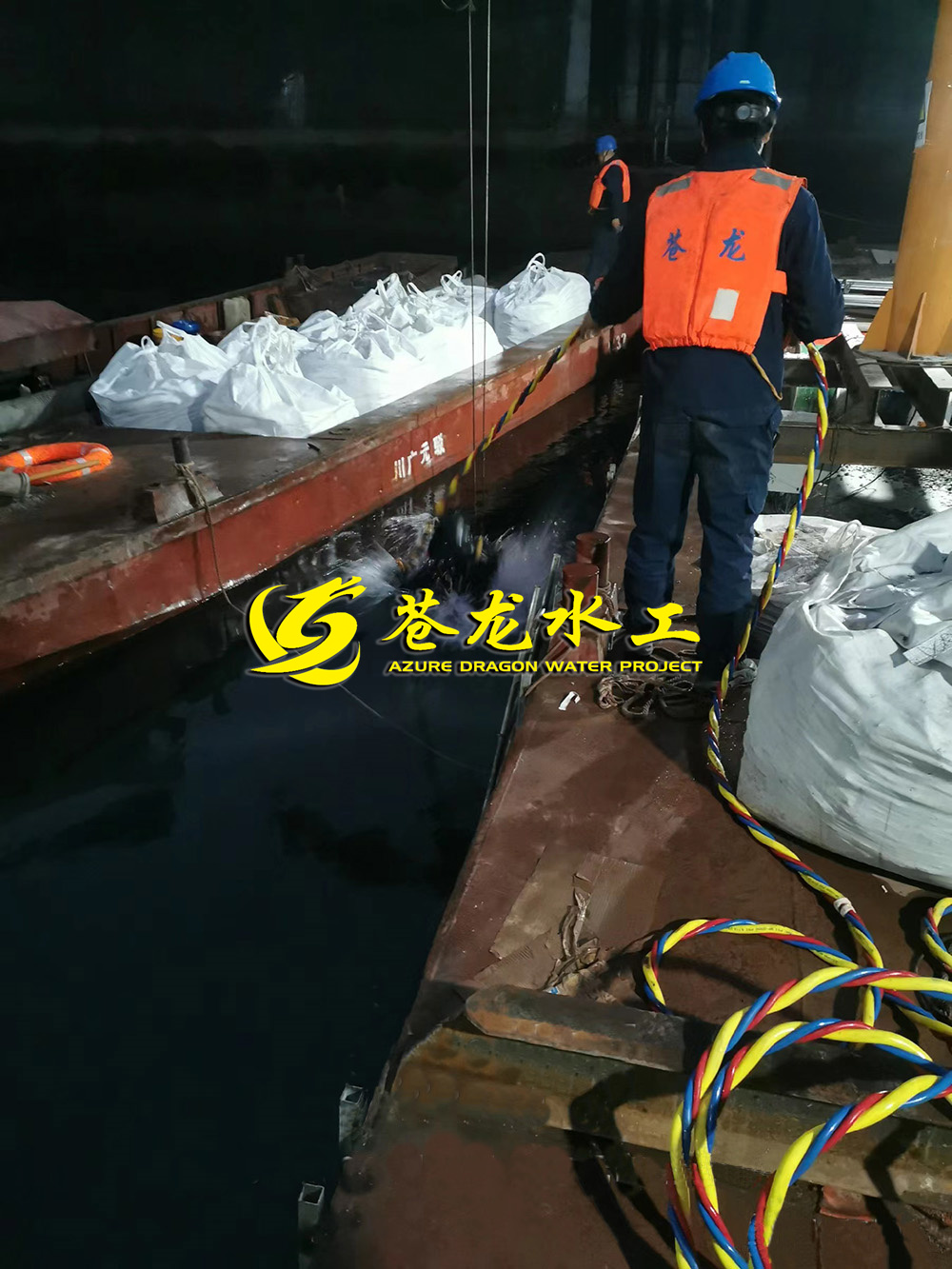

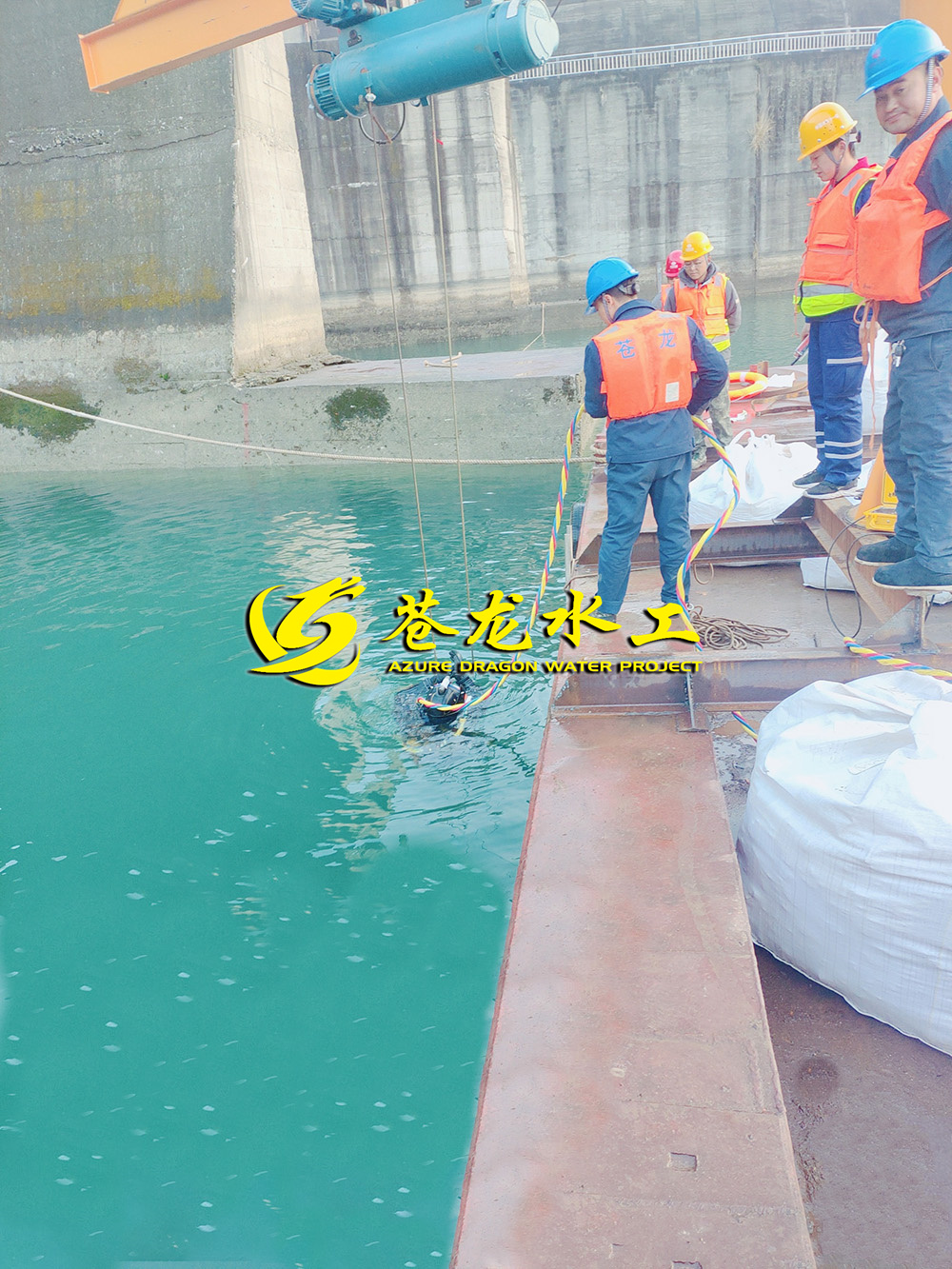

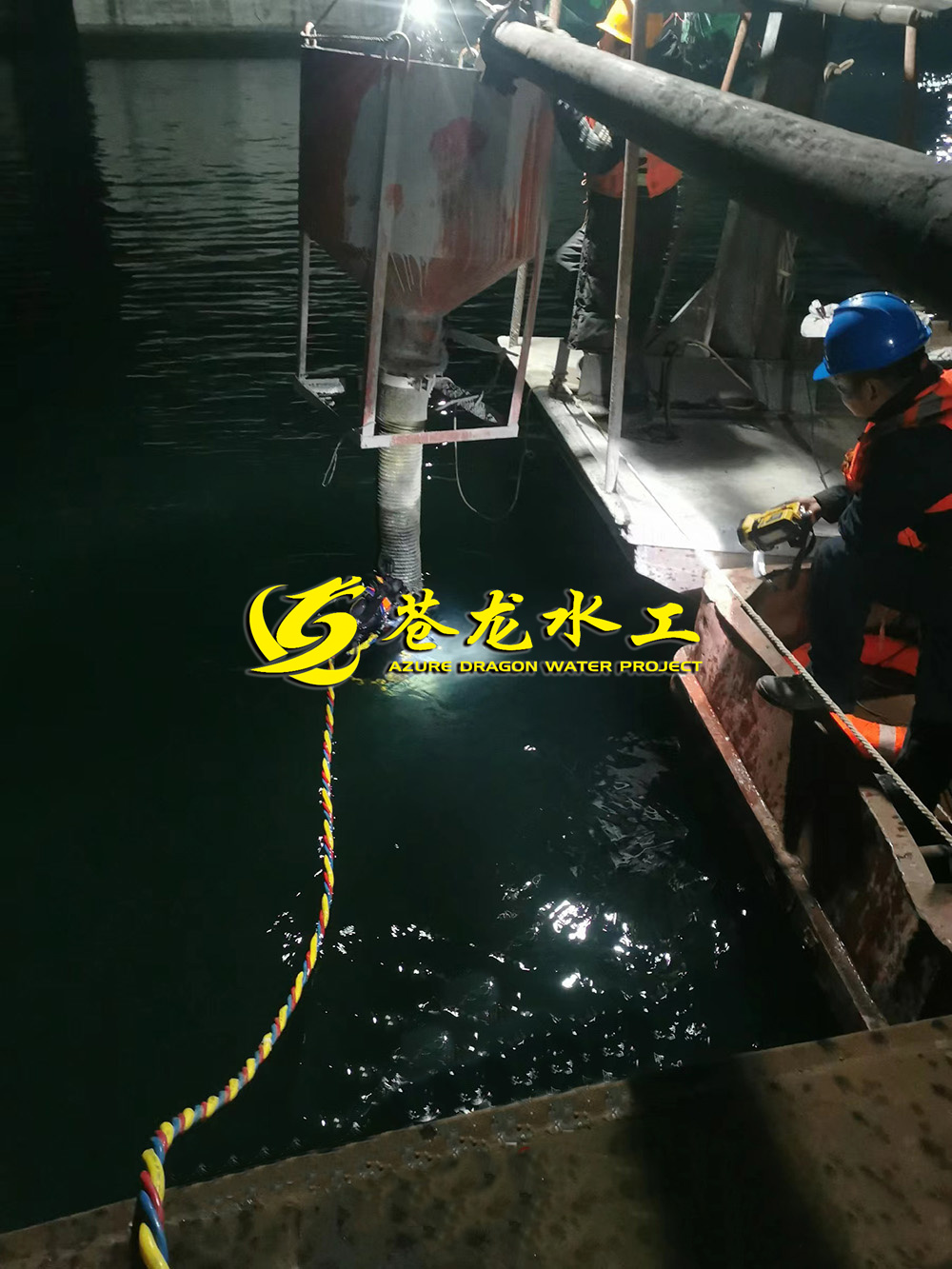

水下清基→噸袋安裝至設計高程→兩端噸袋封堵形成閉合→混凝土澆筑。

完工情況

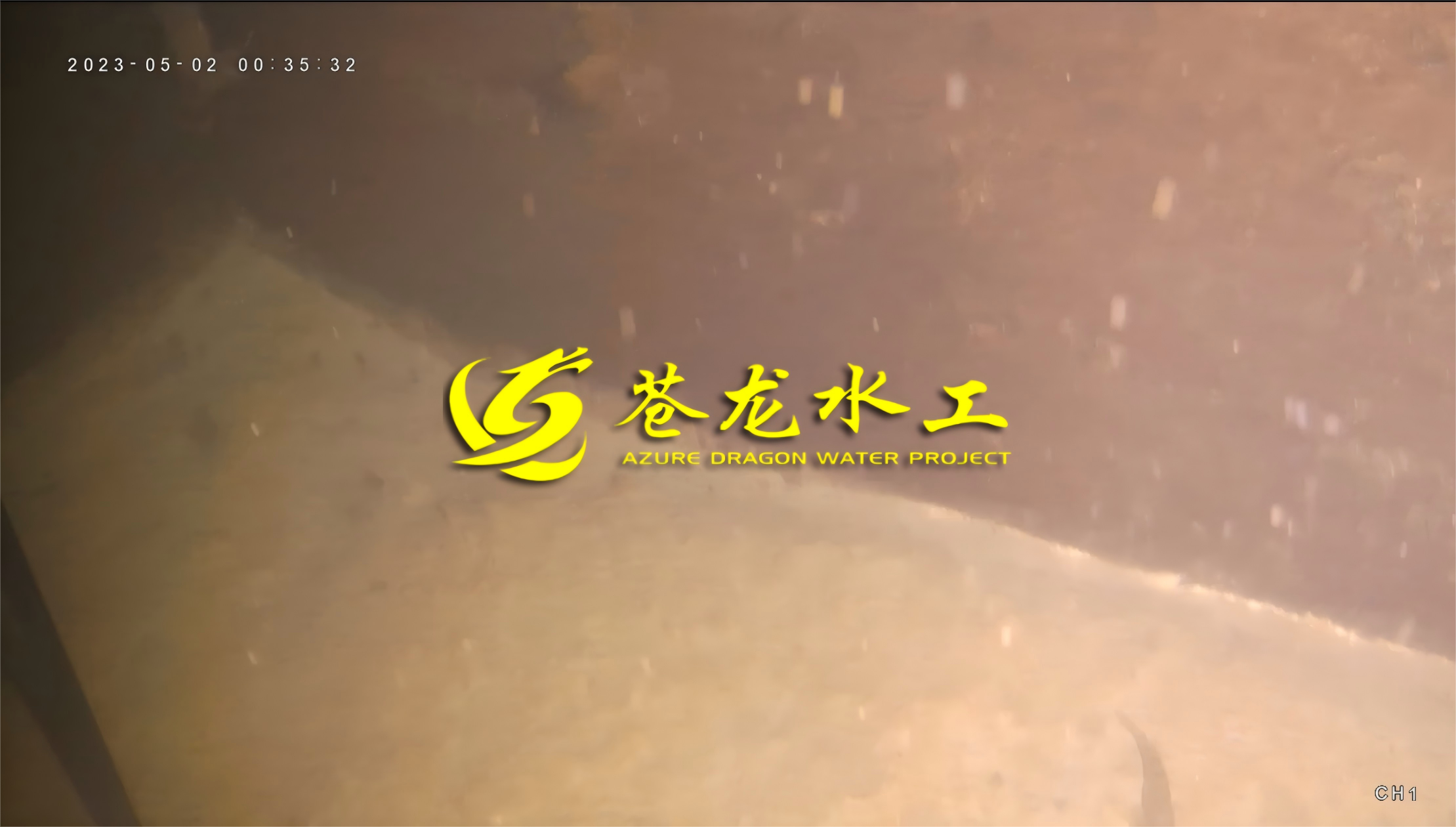

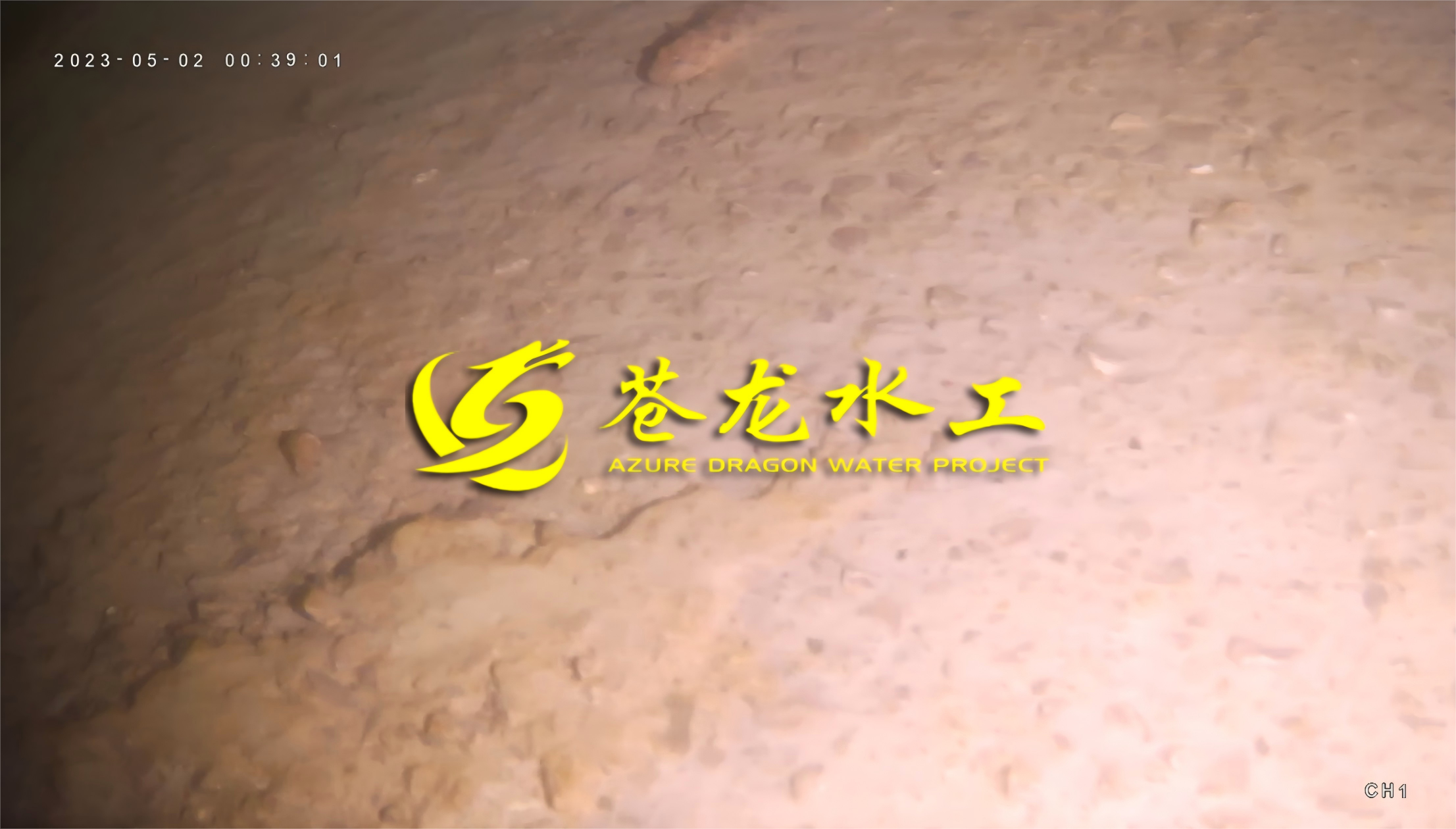

水下鉆孔約100個，澆筑水下混凝土約2000方，混凝土將掏空區域完全包覆，混凝土表面平整，無蜂窩麻面等情況。
